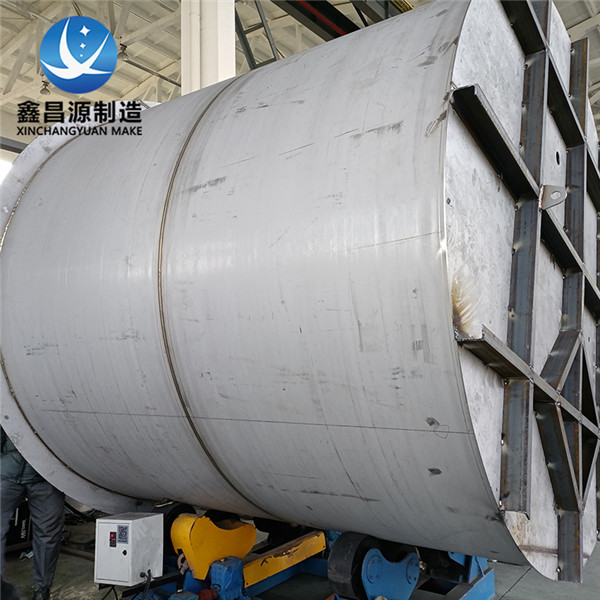

不銹鋼儲罐的防腐措施需從源頭選材工藝、日常使用管控、定期檢測修復、特殊工況防護四個核心維度入手，針對性解決點蝕、晶間腐蝕、應力腐蝕等常見問題，覆蓋儲罐制造到使用全生命周期，以下是可落地的具體防腐措施，分大類整理更易執(zhí)行：

一、源頭把控：材質選型＋制造工藝優(yōu)化，從根本降低腐蝕風險

這是防腐的基礎，避免因材質不適配、工藝缺陷埋下先天隱患

1. 1、精準選材質：根據(jù)存儲介質、工況定材質，不盲目選也不降級選

. 中性介質（水、食用油、常溫清水）：304不銹鋼，滿足基礎防腐，控制介質氯離子≤25ppm；

. 含氯/弱腐蝕介質（海水、醋酸、稀酸堿）：316L不銹鋼（含鉬，耐點蝕性提升），氯離子≤100ppm；

. 高溫工況（＞200℃）：321不銹鋼（加鈦，抗晶間腐蝕）；低溫（＜-196℃）：304/316L低碳不銹鋼，防脆裂；

. 強腐蝕介質（高濃度酸堿、鹵素）：哈氏合金/鈦合金，或采用碳鋼襯塑/襯膠防腐。

2. 2、優(yōu)化焊接工藝：焊接是儲罐腐蝕高發(fā)區(qū)，重點控制

• . 采用氬弧焊打底+多層多道焊，避免焊接過熱；焊接后做固溶處理/穩(wěn)定化處理，消除殘余應力，防止晶間腐蝕；

• . 焊接接頭打磨光滑，無尖角、焊瘤，避免局部積液引發(fā)點蝕。

3. 3、罐體表面專業(yè)處理

• . 內壁：進行拋光+鈍化處理，形成致密的鉻氧化膜（不銹鋼防腐核心），食品/醫(yī)藥級儲罐需做鏡面拋光，減少雜質附著；

• . 外壁：戶外儲罐涂刷氟碳涂料/環(huán)氧防腐漆，沿海/潮濕地區(qū)增加涂層厚度，抵御大氣、鹽霧、雨水侵蝕。

二、日常使用：規(guī)范操作+介質管控，減少腐蝕誘因

日常使用中的不當操作是腐蝕的主要誘因，做好細節(jié)可大幅降低腐蝕概率

1. 1、嚴格控制介質參數(shù)

• . 嚴控介質中氯離子、溴離子等鹵素含量，超標時及時稀釋或更換存儲方案；

• . 避免介質溫度劇烈波動，高溫介質緩慢升溫，低溫介質防止驟冷，防止材質氧化膜破損；

• . 定期檢測介質pH值，避免中性介質因化學反應變?yōu)閺娝?強堿性，引發(fā)腐蝕。

2. 2、杜絕雜質混入與局部積液

• . 禁止油污、酸堿雜質混入存儲介質，防止局部形成腐蝕電池；

• . 及時清理儲罐底部、邊角的沉淀物、殘液，避免雜質長期附著引發(fā)局部點蝕；

• . 儲罐設計/使用時保證排液徹底，無死角、無積液區(qū)。

3. 3、做好罐體環(huán)境防護

• . 戶外儲罐加裝防雨棚/防曬層，防止日曬雨淋導致外壁涂層老化、內壁溫度驟變；

• . 沿海/高濕度地區(qū)，定期用清水沖洗儲罐外壁，去除鹽霧、灰塵附著；

• . 儲罐基礎做防潮、防滲處理，防止地下潮氣侵蝕罐底。

三、定期維護：檢測+修復，及時消除腐蝕隱患

不銹鋼氧化膜破損后若未及時修復，腐蝕會快速擴散，定期維護是關鍵

1. 1、常規(guī)巡檢與介質檢測

• . 每周：檢查罐體表面是否有銹點、凹坑、滲漏，接口/閥門密封處是否有介質滴落；

• . 每月：檢測介質氯離子濃度、ｐＨ值，超標立即處理；檢查外壁涂層是否脫落、起皮。

2. 2、專業(yè)檢測（每年至少1次）

• . 對焊接接頭、罐底、邊角等腐蝕高發(fā)區(qū)，做超聲波檢測/滲透檢測，排查內部裂紋、壁厚減?。?/span>

• . 承壓儲罐同步檢測壓力、密封性能，防止應力腐蝕開裂。

3. 3、及時修復破損部位

• . 輕微點蝕/銹點：用細砂紙打磨去除銹蝕層，擦拭干凈后涂刷不銹鋼鈍化劑，重新形成氧化膜；

• . 涂層脫落：外壁鏟除老化涂層，打磨除銹后重新涂刷防腐漆，保證涂層均勻無漏涂；

• . 較深腐蝕/裂紋：立即停機，更換受損部件，焊接后重新做鈍化處理，嚴重時整體翻新。

四、特殊工況：針對性強化防腐，適配極端使用場景

針對高溫、低溫、承壓、長期停機等特殊情況，需增加專項防腐措施

1. 1、高溫/承壓儲罐：定期檢查夾套、加熱裝置是否泄漏，避免介質高溫分解產生腐蝕性物質；每半年做一次應力檢測，消除殘余應力。

2. 2、低溫儲罐：檢查保溫層是否完好，防止罐體結霜導致材質脆裂、氧化膜破損；禁止低溫介質與常溫空氣直接接觸，避免凝露積液。

3. 3、長期停機儲罐：排空罐內所有介質，用清水沖洗干凈并徹底吹干，密封所有進出口；罐內放置干燥劑，定期檢查濕度，防止內壁受潮銹蝕；外壁做一次全面涂層維護。

4. 4、食品/醫(yī)藥級儲罐：禁用化學防腐劑，采用無菌清洗+氮氣保護，定期做內壁鈍化處理，保證防腐的同時符合衛(wèi)生標準，避免介質污染。

五、額外避坑：這些操作會加速腐蝕，堅決杜絕

1. 1、用鋼絲球、鐵錘等硬質工具刮擦、敲擊罐體內壁，劃傷鈍化膜；

2. 2、不同材質的配件（如碳鋼螺栓、閥門）直接與不銹鋼罐體接觸，引發(fā)電偶腐蝕；

3. 3、清洗時混用酸、堿溶劑，或用高濃度鹽酸、硝酸直接清洗罐體；

4. 4、儲罐超容量存儲，導致介質溢出腐蝕罐頂、支架等部位。
